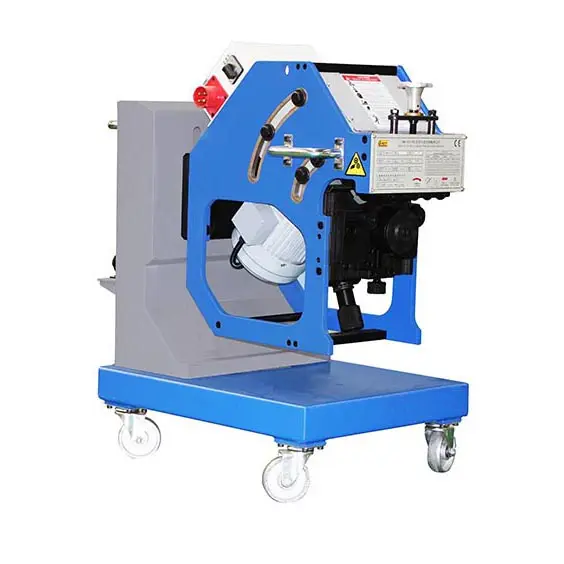

GBM-12D-R станок для двухстороннего снятия фаски
Поворотный станок GBM для снятия фаски с металлического стального листа. Станок обеспечивает высокое качество, эффективность, безопасность и простоту подготовки к сварке.
6-30 мм
25-45°
0-18 мм

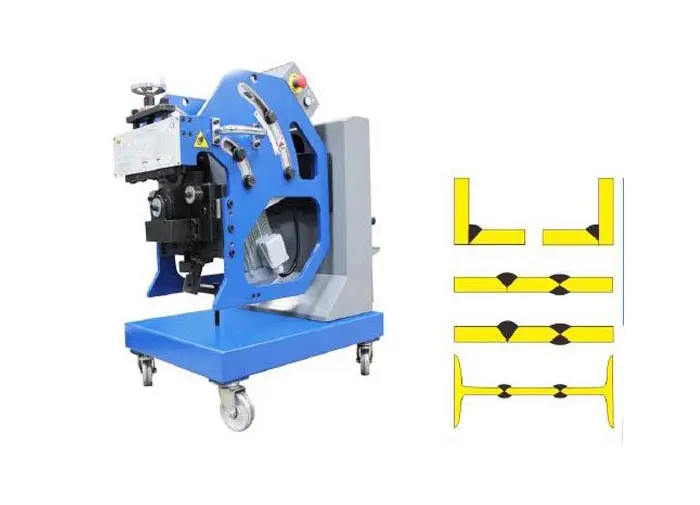

Поворотный станок GBM-12D-R широко используется в строительной промышленности для снятия двухсторонней фаски формы V или X. Толщина листа 6-30 мм, регулируемый угол наклона 25-45°, высокая скорость обработки 1,5-2,6 м/мин. Эксплуатация станка существенно снижает затрачиваемые на обработку время и ресурсы.

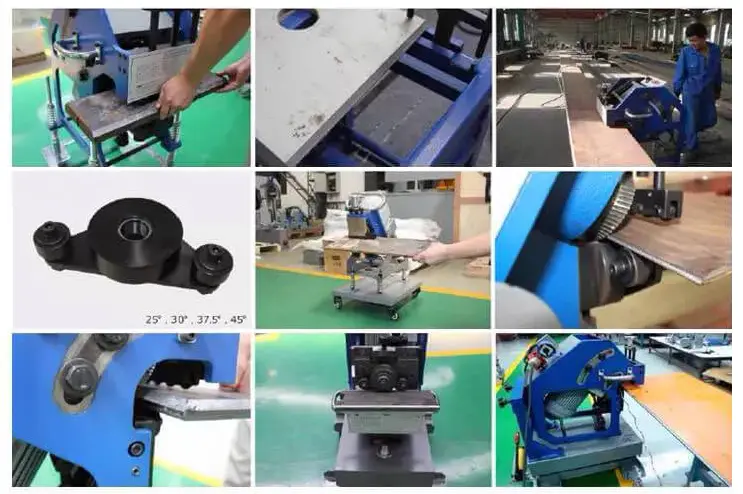

Есть два способа использования станка:
- Стационарный для обработки небольших заготовок.
- Мобильный, при котором станок передвигается по краю листа, снимая фаску.
Технические характеристики
| Параметры питания | 380 В, 50 Гц |
| Мощность | 1500 Вт |
| Скорость двигателя | 1450 об/мин |
| Скорость подачи | 1,5-2,6 м/мин |
| Толщина зажима | 6-30 мм |
| Ширина зажима | ＞75 мм |
| Длина зажима | ＞70 мм |
| Угол снятия фаски | 25-45°(опционально) |
| Ширина фаски за один проход | 12 мм |
| Ширина фаски | 0-18 мм |
| Диаметр кромкоскалывающей головки | Ø 93 мм |
| Высота рабочего стола | 700 мм |
| Площадь | 800×800 мм |
| Масса | Нетто: 155 кг, Брутто: 195 кг |
| Вес поворотного устройства GBM-12D-R | Нетто: 236 кг, Брутто: 285 кг. |
Комплект поставки

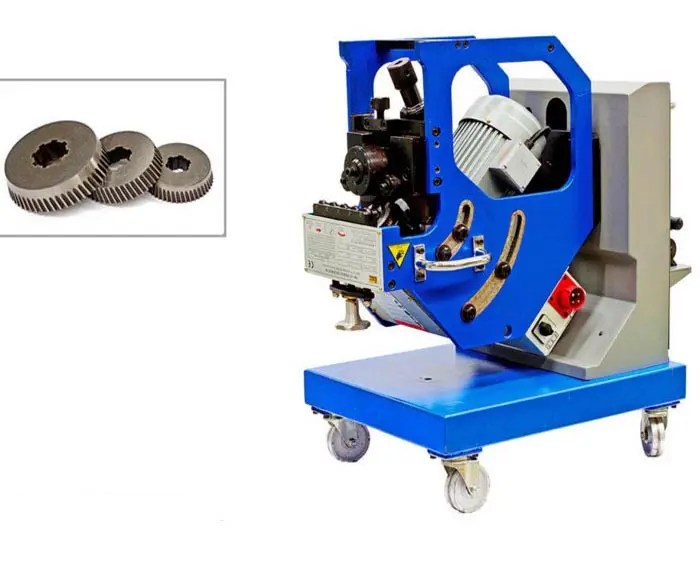

Станок GBM-12D-R, 3 кромкоскалывающие головки, набор инструментов, руководство по эксплуатации.
Особенности
- Обрабатывает углеродистую, нержавеющую сталь, алюминий и т. д.
- Стандартный двигатель IE3 на 750 Вт.
- Высокая скорость 1,5-2,6 м/мин.
- Встроенный редуктор для холодной резки и защиты от окисления.
- Отсутствие металлической стружки, разлетающейся по сторонам, существенно повышает безопасность при эксплуатации.
- Максимальная ширина фаски 18 мм.
- Возможна обработка нижней и верхней кромки.

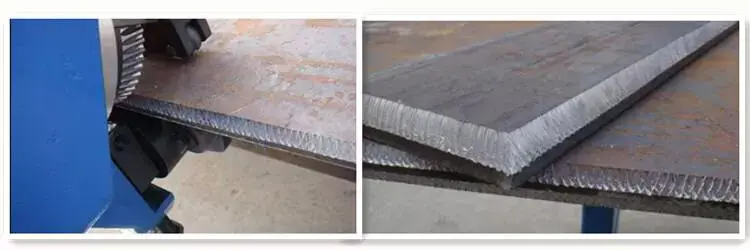

Поверхность заготовки после снятия фаски
Применение
Широко используется в аэрокосмической и нефтехимической промышленности, в производстве сосудов высокого давления, судостроении и металлургии.
