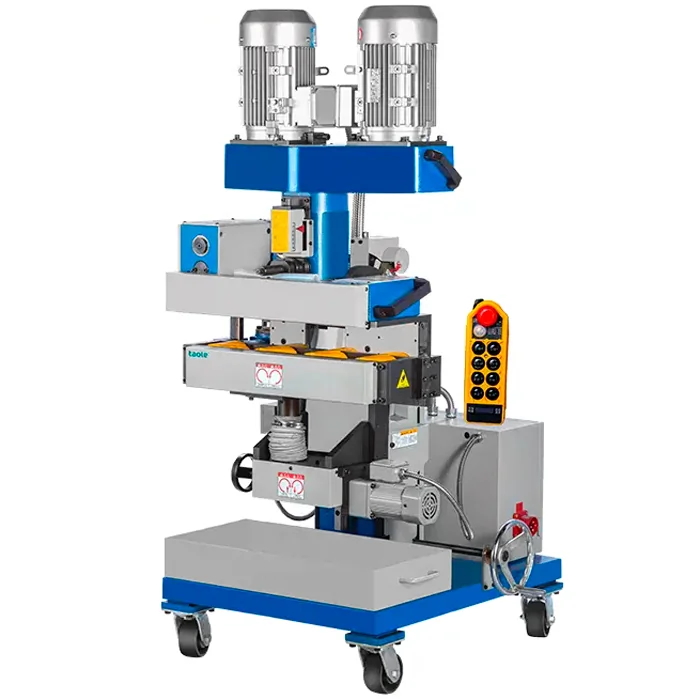

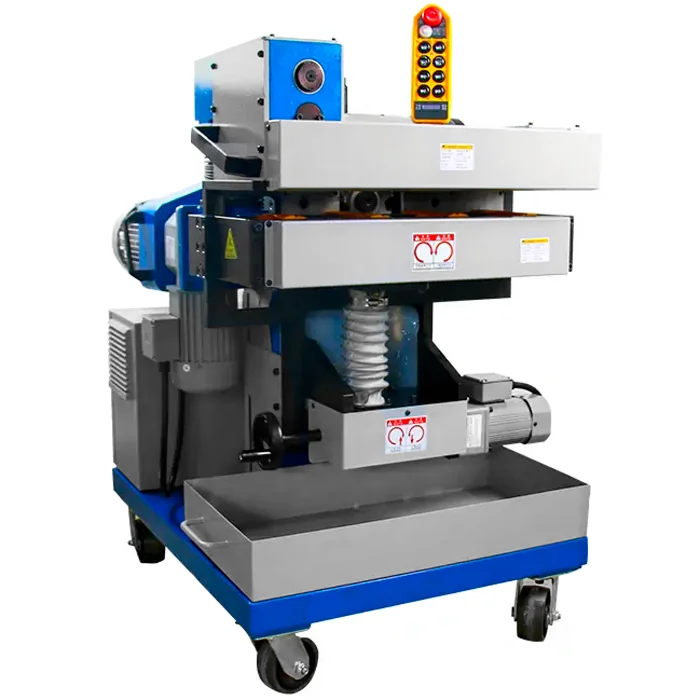

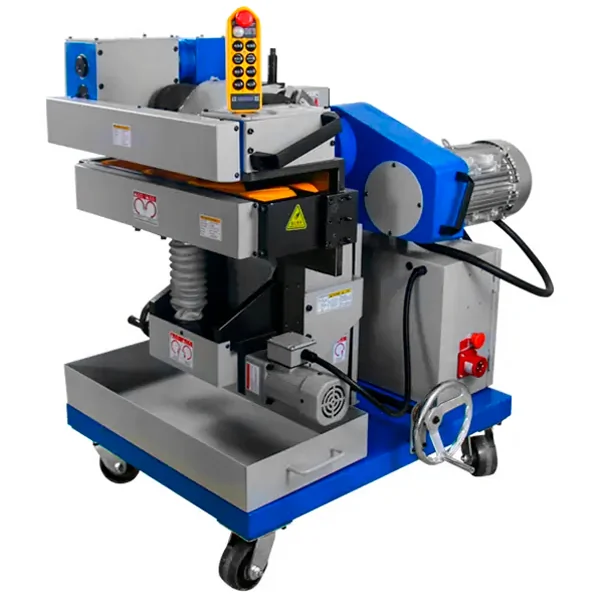

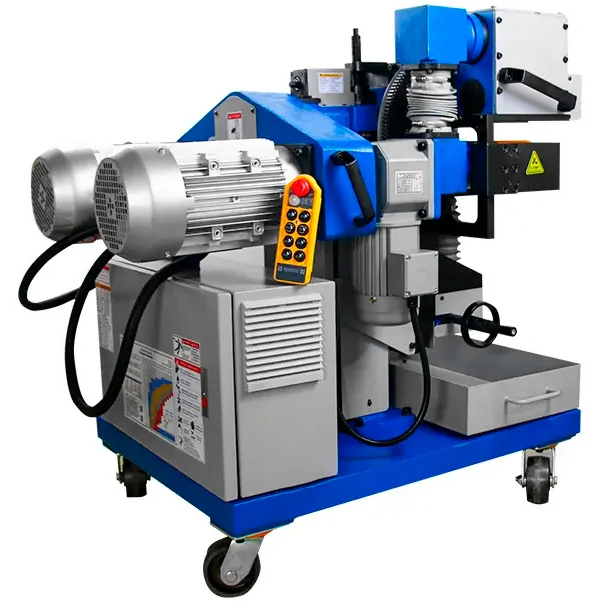

GMM-100LY широкоформатный фаскосниматель с дистанционным управлением

Станок GMM-100LY широко используется в строительной промышленности для резки фасок или удаления плакирования со стальных пластин, таких как углеродистая, нержавеющая, алюминиевая стали, титановый сплав и т. д. Оборудован 2 фрезерными головками и в первую очередь рассчитан для сверхтяжелых листов с максимальной толщиной 100 мм.
Подходящая толщина обрабатываемого листа от 6 до 100 мм, а регулируемый угол фаски от 0 до 90°. Станок может производить 30 мм за разрез. Понадобится всего 3-4 прохода для достижения ширины фаски 100 мм, что обеспечивает высокую эффективность и помогает сэкономить время.

Технические характеристики

Параметры питания	380 В, 50 Гц
Мощность	6520 Вт
Скорость двигателя	500-1050 мм/мин
Скорость подачи	0-1500 мм/мин
Толщина зажима	6-100 мм
Ширина зажима	＞100 мм
Длина зажима	＞300 мм

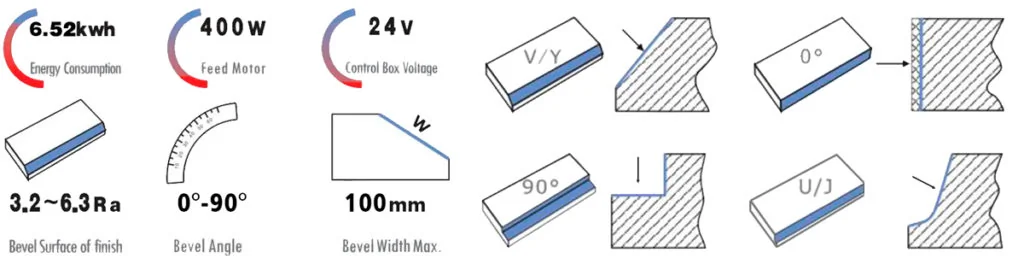

Угол снятия фаски	0-90°
Ширина фаски за один проход	15-30 мм
Ширина фаски	0-100 мм
Диаметр кромкоскалывающей головки	Ø 100 мм
Высота рабочего стола	810-870 мм
Рекомендуемая высота рабочего стола	830 мм
Площадь рабочего стола	1200×1200 мм
Способ регулировки высоты	Маховик
Зажим	Автоматический
Масса	Нетто: 420 кг, Брутто: 480 кг
Размер упаковочного ящика	950×1180×1430

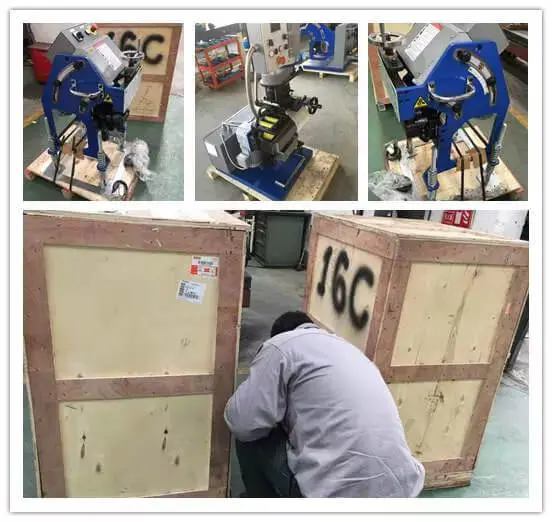

Комплект поставки

Станок GMM-100LY, руководство по эксплуатации, транспортировочный деревянный ящик.

Примечание: опционально дополнительная режущая головка с 7 или 9 зубьями.

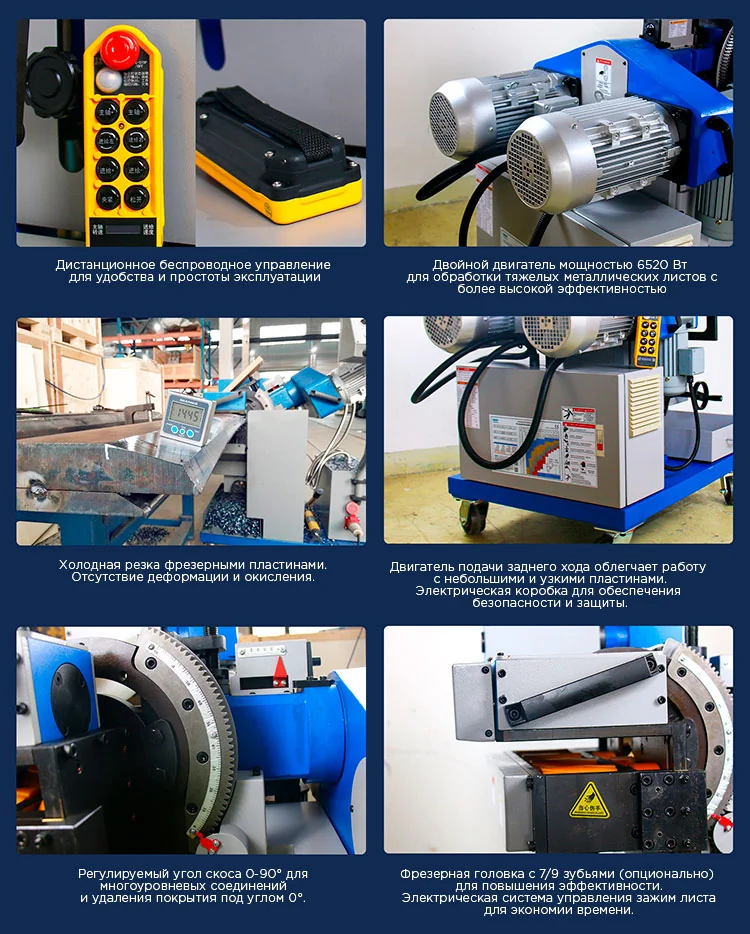

Особенности

• Автоматизированное снятие фасок шагающим типом с перемещением вдоль кромки листа.
• Универсальные колеса для удобства перемещения и хранения.
• Холодная резка во избежание образования оксидного слоя с использованием фрезерной головки и пластин для повышения производительности на поверхности Ra 3,2-6,3. Позволяет выполнять сварку непосредственно после резки фаски.
• Широкий рабочий диапазон толщины зажима пластины и регулируемых углов фаски.
• Уникальный дизайн с настройкой редуктора более безопасен.
• Доступно для многоконусных соединений и простота в эксплуатации.
• Высокоэффективная скорость снятия фаски достигает 0,4~1,2 метра в минуту.
• Автоматическая система зажима и регулировка маховика для небольшой регулировки.

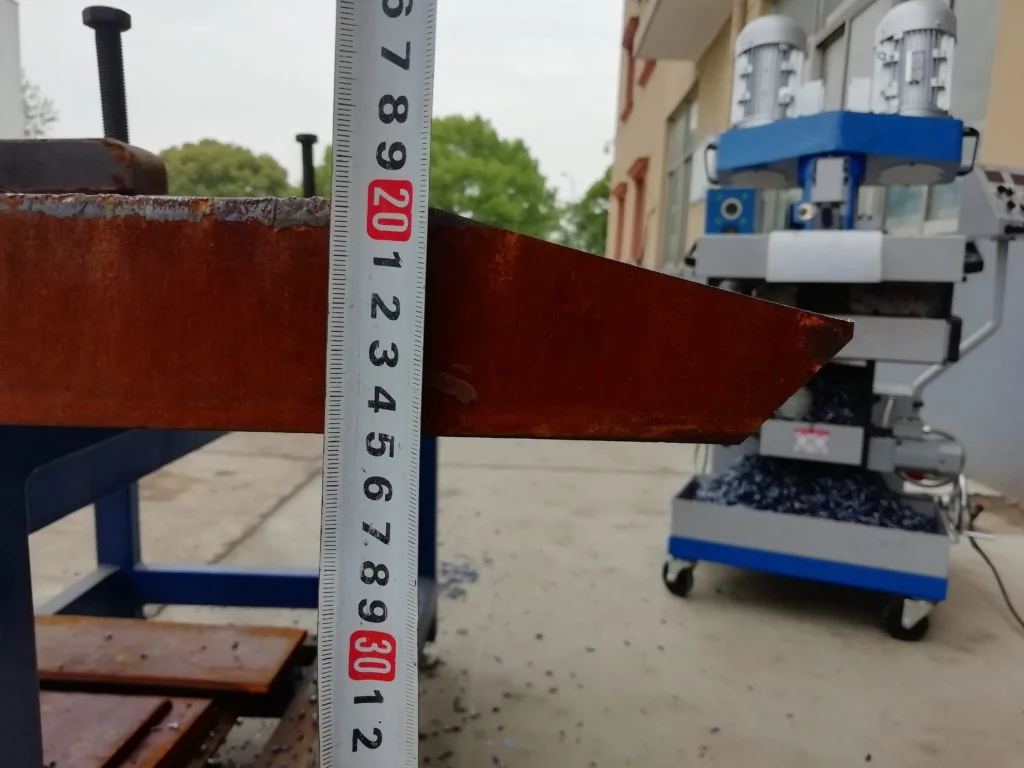

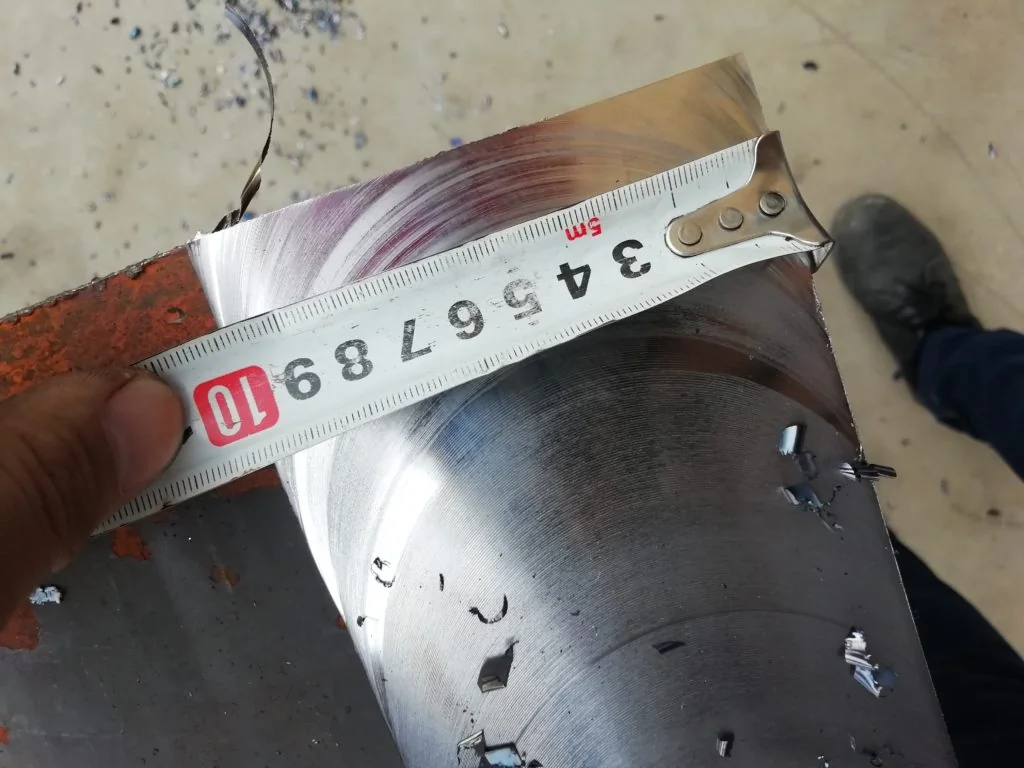

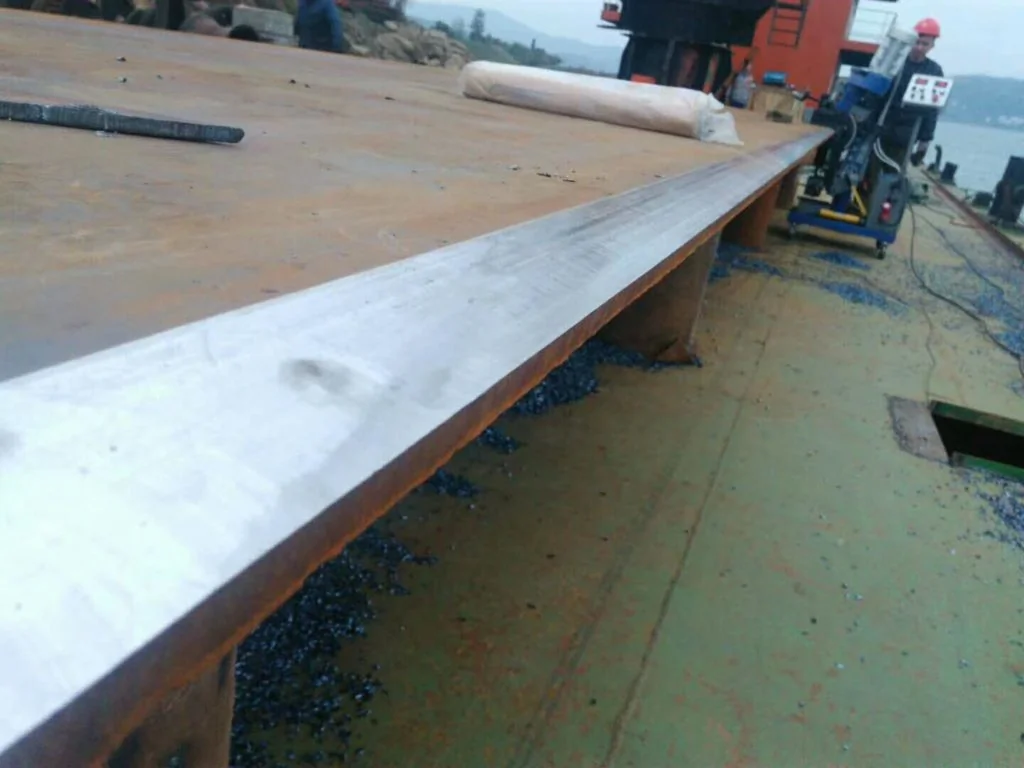

Поверхность заготовки после снятия фаски

Примечание. В основном станок используется для верхней фаски, ширина которой может достигать 100 мм. Обычно это может быть комбинированное решение с фаскорезным станком GMMA-80R или GMMA-100U. Его также можно модифицировать для толщины листов до 120 мм, 160 мм и 200 мм.

Применение

Широко используется в аэрокосмической и нефтехимической промышленности, в производстве сосудов высокого давления, судостроении и металлургии.
