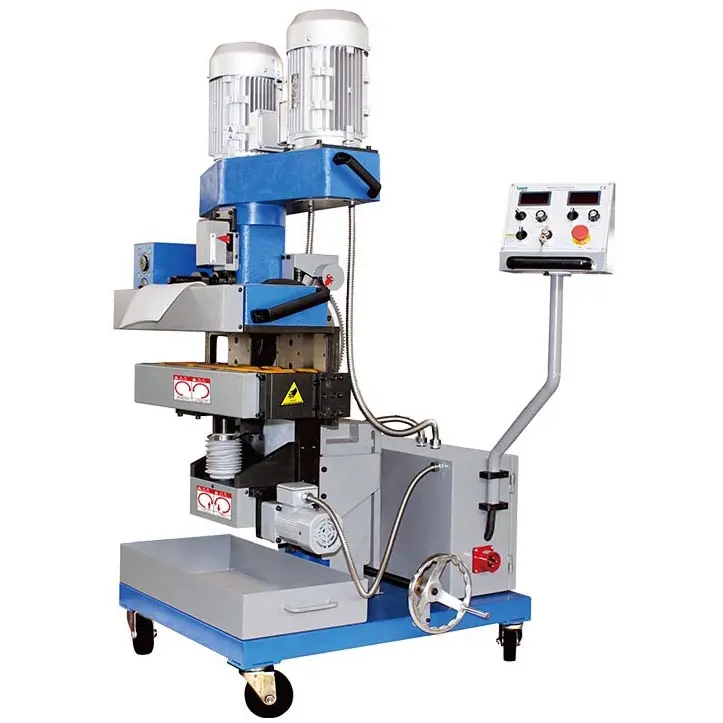

GMMA-100L станок для снятия фаски в тяжелых условиях эксплуатации
GMMA-100L — станок для снятия фаски крупногабаритных стальных листов толщиной до 100 мм, которые широко используются в промышленности.
6-100 мм
0-90°
0-100 мм
GMMA-100L — высокоэффективный станок для снятия фаски, плакирующего слоя или облицовки с листов из нержавеющей, углеродистой и легированной сталей, сплавов титана и др.
Оснащен фрезерной головкой для обработки кромки листов толщиной от 6 до 100 мм. Регулируемый угол наклона от 0 до 90°. Станок снимает фаску шириной до 30 мм за один проход.
Рекомендуется выполнять 3-4 прохода для достижения ширины фаски 100 мм, что увеличивает эффективность и значительно экономит затрачиваемое время.

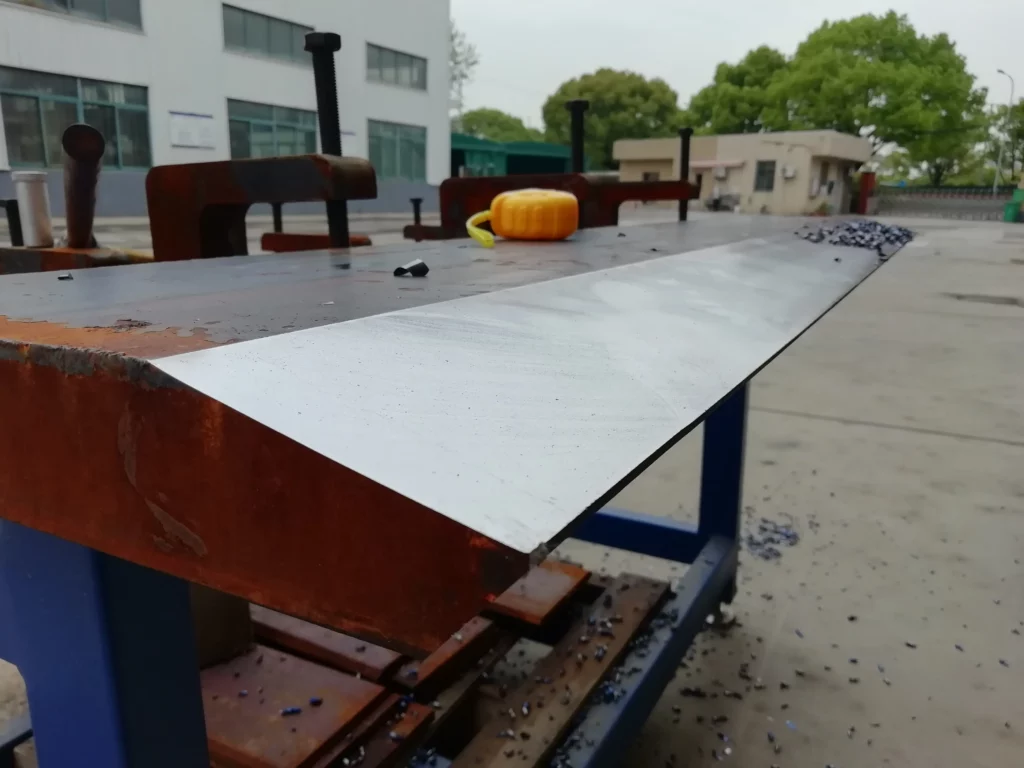

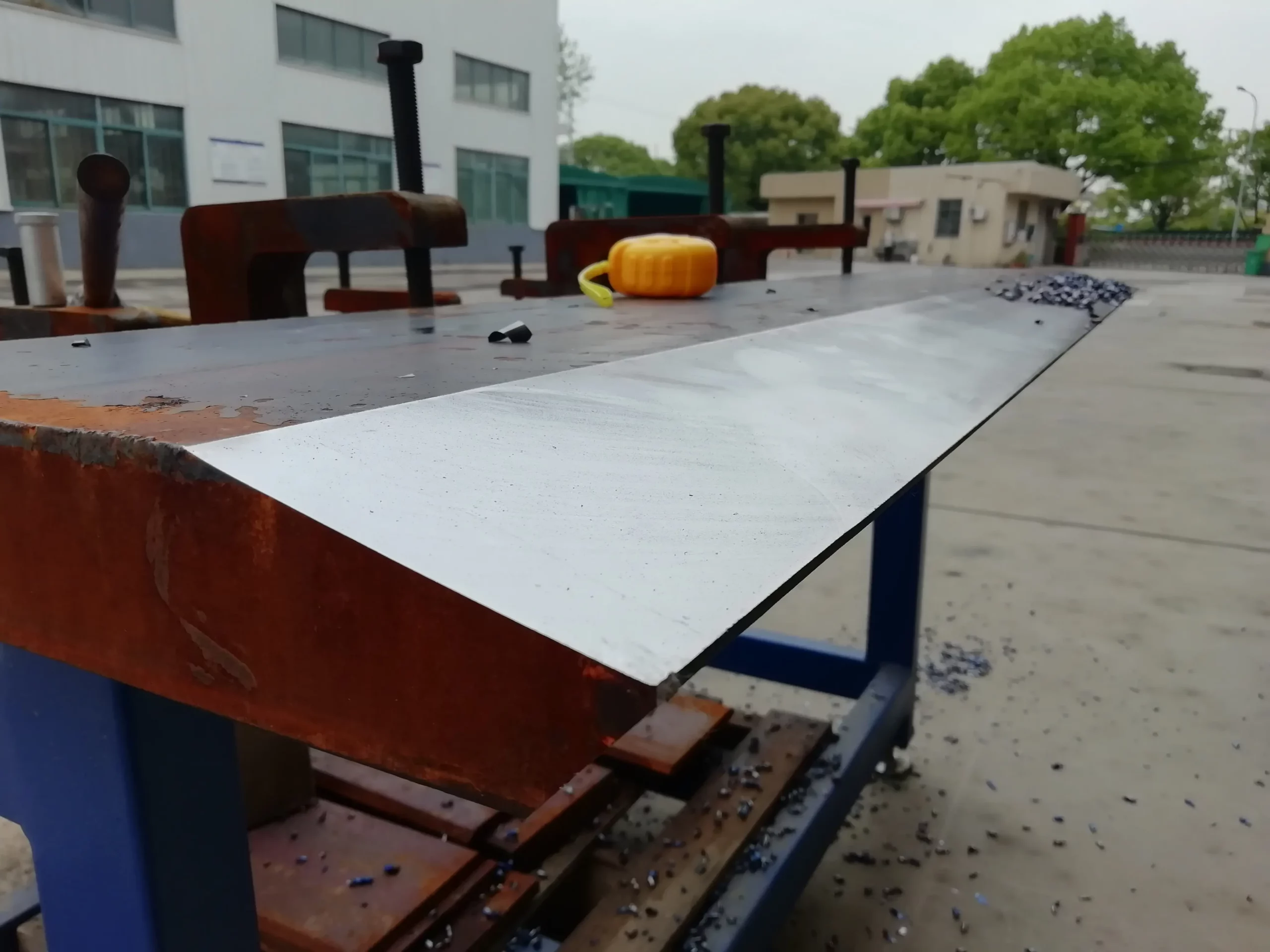

Станок подходит для снятия сложной фаски, как показано ниже.
Технические характеристики
| Параметры питания | 380 В, 50 Гц |
| Мощность | 6520 Вт |
| Скорость вращения шпинделя | 500-1050 об/мин |
| Скорость подачи | 0-1500 мм/мин |
| Толщина зажима | 6-100 мм |
| Ширина зажима | >100мм |
| Длина зажима | > 300 мм |
| Угол снятия фаски | 0-90° |
| Ширина одиночной фаски | 15-30 мм |
| Ширина фаски | 0-100 мм |
| Диаметр фрезы | 100 мм |
| Кол-во пластин | 7/9 шт. |
| Высота рабочего стола | 810-870 мм |
| Рекомендуемая высота стола | 830 мм |
| Размер стола | 1200×1200 мм |
| Способ фиксации | Автоматический |
| Размер колеса | 4 дюйма для тяжелых условий эксплуатации |
| Регулировка высоты машины | Маховик |
| Масса нетто | 420 кг |
| Масса брутто | 480 кг |
| Размер деревянного ящика | 950×1180×1430 мм |
Комплект поставки станка
Станок GMMA-100L, руководство по эксплуатации и транспортировочный деревянный ящик.
Примечание: опционально режущая головка с 7 или 9 пластинами.
Преимущества
- Автоматическое перемещение машины вдоль кромки листа.
- Универсальные колеса для легкого перемещения.

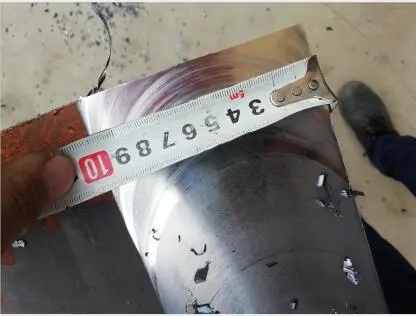

- Холодная резка для удаления любого оксидного слоя на поверхности Ra 3,2-6,3 с использованием фрезерной головки и пластин. Возможность выполнять сварку сразу после снятия фаски.
- Используются стандартные фрезерные пластины.
- Широкий рабочий диапазон для фиксации заготовки различной толщины.
- Регулируемый угол снятия фаски.
- Уникальный дизайн с настройкой редуктора для более безопасной работы.
- Высокая эффективность снятия фаски: достигает скорости 0,4-1,2 метра в минуту.
- Автоматическая система зажима и настройка маховика для небольшой регулировки.
Применение

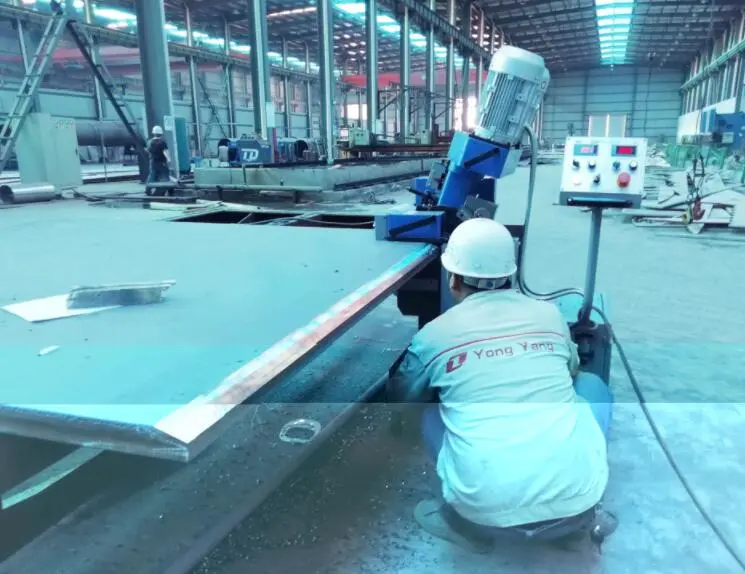

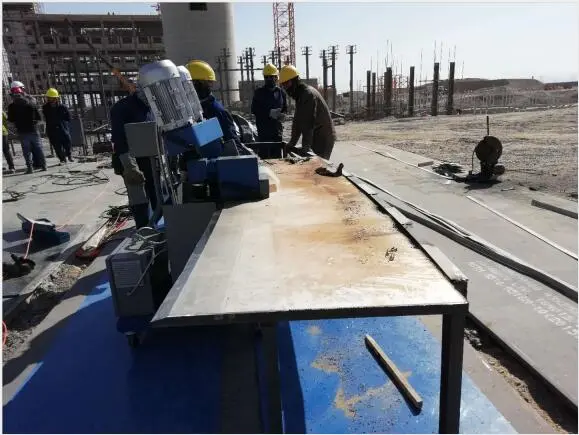

Станок для снятия фаски с листа широко применяется в промышленности.
- Производство металлоконструкций и сосудов под давлением.
- Судостроительная промышленность.
- Сварочное производство.
- Производство строительной техники.
- Металлургия.
Примечание: Станок используется для обработки верхней кромки шириной до 100 мм. Возможно совместное использование со станком GMMA-80R или GMMA-100U. Его также можно модифицировать для обработки листов толщиной до 120 мм, 160 мм и 200 мм.
