GMMA-60S станок для снятия двухсторонней фаски
Станок GMMA-60S для снятия фаски, плакировки перед сваркой с металлических листов толщиной 6-60 мм, угол фаски 0-60° макс. ширина фаски 45 мм. Подходит для разделки V-, Y- образных форм под сварку и торцевания.
6-60 мм
0-60°
0-45 мм
Фрезерный станок для снятия фаски, плакирующего слоя и торцевания на заготовках из низкоуглеродистой, нержавеющей и алюминиевой сталей, титанового сплава, хардокса, дуплекса и других материалов.

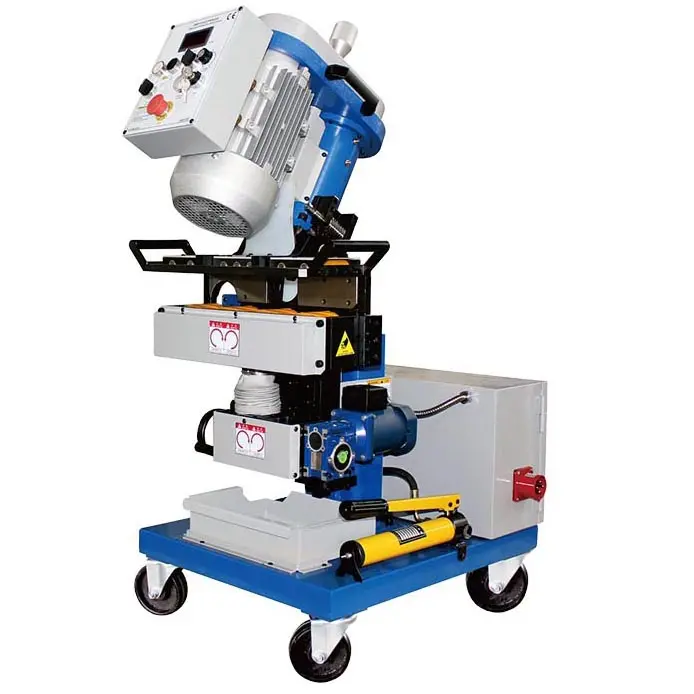

Кромкорез GMMA-60S — базовая и упрощенная версия, созданная на основе модели GMMA-60L. Предназначен для снятия фаски под углом 0-60° с листов толщиной 6-60 мм. В основном станок используется для снятия фаски формы V/Y и торцевания с помощью фрезерной головки диаметром 63 мм.
Максимальная ширина фаски может достигать 45 мм (20 мм — за один проход).

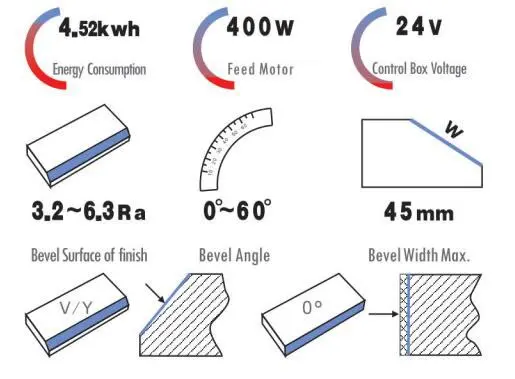

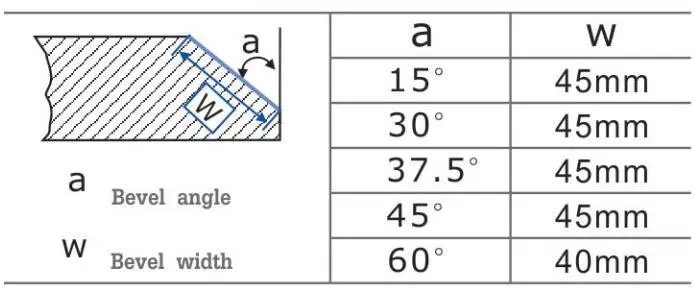

Форма и параметры фаски для кромкореза GMMA-60S
Технические характеристики
| Параметры питания | 380 В, 50 Гц |
| Мощность | 4520 Вт |
| Скорость вращения шпинделя | 1050 об/мин |
| Скорость подачи | 0-1500 мм/мин |
| Толщина зажима | 6-60 мм |
| Ширина зажима | > 80 мм |
| Длина зажима | > 300 мм |
| Угол снятия фаски | 0-60° |
| Ширина фаски за один проход | 0-20 мм |
| Ширина фаски | 0-45 мм |
| Диаметр фрезы | 63 мм |
| Кол-во пластин | 6 шт. |
| Высота рабочего стола | 700-760 мм |
| Предложенная высота стола | 730 мм |
| Размер стола | 800×800 мм |
| Способ фиксации | Автоматический |
| Размер колеса | 4 дюйма STD |
| Регулировка высоты машины | Гидравлическая |
| Масса нетто машины | 200 кг |
| Масса брутто машины | 255 кг |
| Размер деревянного ящика | 800×690×1140 мм |
Станок GMMA-60S для снятия двухсторонней фаски, транспортировочный деревянный ящик.
Примечание: используются стандартные фрезерные головки диаметром 63 мм с 6 фрезерными пластинами.
Преимущества
- Автоматическое перемещение машины вдоль кромки листа.
- Универсальные колеса для легкого перемещения.
- Холодная резка для удаления любого оксидного слоя на поверхности Ra 3,2-6,3 с использованием фрезерной головки и пластин. Возможность выполнять сварку сразу после снятия фаски.
- Используются стандартные фрезерные пластины.
- Широкий рабочий диапазон для фиксации заготовки различной толщины.
- Регулируемый угол снятия фаски.
- Уникальный дизайн с настройкой редуктора для более безопасной работы.
- Высокая эффективность снятия фаски: достигает скорости 0,4-1,2 метра в минуту.
- Автоматическая система зажима и настройка маховика для небольшой регулировки.
Применение
Станок для снятия фаски с листа широко применяется в промышленности.
- Производство металлоконструкций и сосудов под давлением.
- Судостроительная промышленность.
- Сварочное производство.
- Производство строительной техники.
- Металлургия.
GMMA-60S специально предназначен для снятия верхней фаски с листов малой толщины (6-60 мм). Аналогичная модель — GMMA-60L.
- GMMA-60S предназначен для листов толщиной 6-60 мм, угла фаски — 0-60°, макс. ширины фаски — 45 мм.
- GMMA-60L предназначен для листов толщиной 6-60 мм, угла фаски — 0-90°, макс. ширины фаски — 60 мм.
Главное отличие станка GMMA-60L в том, что за счет регулируемого угла 0-90° достигается большая ширины фаски, доступна замена головки для фаски U- ,J-образной формы и фрезерования на 90° для фаски формы L.
