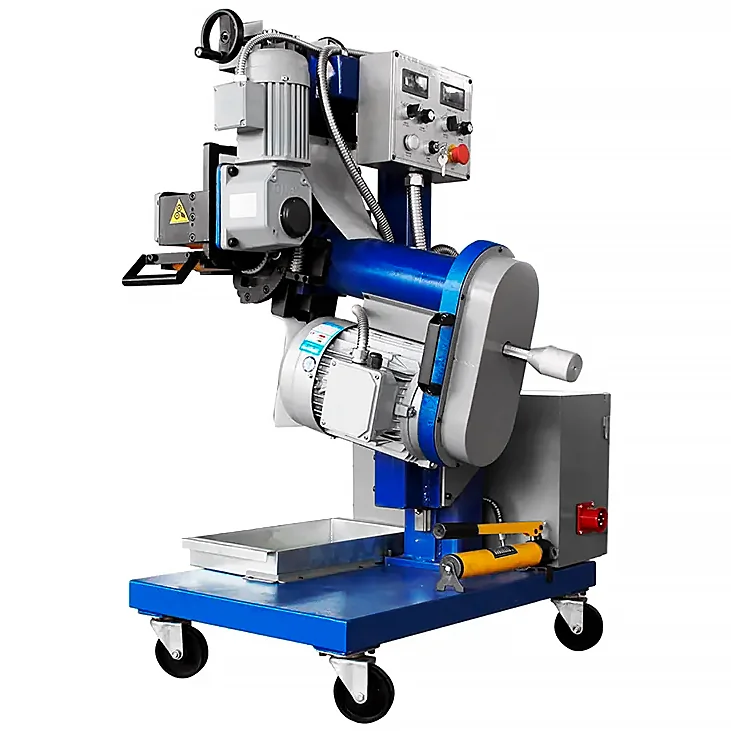

GMMA-60U листогибочный станок для снятия фаски

Листогибочный станок GMMA-60U для снятия фаски

GMMA-60U предназначен для снятия фаски нижнего скоса под углом 0-60°, плакирующего слоя или торцевания с листов из нержавеющей, углеродистой и легированной сталей, сплавов титана и др. Подходит для работы по листам толщиной 6-60 мм и макс. шириной фаски 60 мм.

Толщина листа:

6-60 мм
Угол фаски:

0-60°
Ширина фаски:

0-60 мм

Станок GMMA-60U используется для снятия нижней фаски, торцевания и плакирующего слоя с металлических листов толщиной 6-60 мм. Угол фаски регулируется в диапазоне 0-60°, макс. ширина фаски составляет 60 мм. Конструкция GMMA-60U специально разработана для фрезерования нижнего скоса. Шпиндель регулируется для выполнение разделки -V,- Y форм кромок под сварку.

Машина широко используется в сварочной промышленности при подготовке к сварке.

GMMA-60U листогибочный станок для снятия фаски

Технические характеристики

Параметры питания 380 В, 50 Гц
Мощность 4520 Вт
Скорость вращения шпинделя 1050 об/мин
Скорость подачи 0-1500 мм/мин
Толщина зажима 6-60 мм
Ширина зажима > 80 мм
Длина зажима > 300 мм
Угол снятия фаски 0-60°
Ширина одиночной фаски 0-20 мм
Ширина фаски 0-60 мм
Диаметр фрезы 63 мм
Кол-во пластин 6 шт.
Высота рабочего стола 700-760 мм
Возможная высота стола 730 мм
Размер стола 800×800 мм
Способ фиксации Автоматический
Размер колеса 4 дюйма STD
Регулировка высоты машины Гидравлическая
Масса нетто машины 225 кг
Масса брутто машины 260 кг
Размер деревянного ящика 950×700×1230 мм

Комплект поставки

Станок GMMA-60U, руководство по эксплуатации, транспортировочный деревянный ящик.

Примечание: на станке GMMA-60U для снятия фасок используются стандартные фрезерные головки диаметром 63 мм и фрезерные пластины для нижнего скоса.

GMMA-60U листогибочный станок для снятия фаски

Преимущества

  • Автоматическое перемещение машины вдоль кромки листа.
  • Универсальные колеса для легкого перемещения.
  • Холодная резка для удаления любого оксидного слоя на поверхности Ra 3,2-6,3 с использованием фрезерной головки и пластин. Возможность выполнять сварку сразу после снятия фаски.
  • Используются стандартные фрезерные пластины.
  • Широкий рабочий диапазон для фиксации заготовки различной толщины.
  • Регулируемый угол снятия фаски.
  • Уникальный дизайн с настройкой редуктора для более безопасной работы.
  • Высокая эффективность снятия фаски: достигает скорости 0,4-1,2 метра в минуту.
  • Автоматическая система зажима и настройка маховика для небольшой регулировки.

Применение

Станок для снятия фаски с листа широко применяется во всей сварочной промышленности:

  • Производство металлоконструкций и сосудов под давлением.
  • Судостроительная промышленность.
  • Сварочное производство.
  • Производство строительной техники.
  • Металлургия.

Станки GMMA-60LY и GMMA-100LY имеют одинаковую функциональность. Машина GMMA-60LY размера L, GMMA-100LY — размера XL для тяжелых металлических листов.
